Подробная информация о продукте:
Оплата и доставка Условия:
|
| Применение: | Сеть FTTH FTTB FTTX | возвращение потерь: | СМ >60дБ ММ>30дБ |
|---|---|---|---|
| Длина кабеля: | 1m или подгонянный | Вносимая потеря: | ≤0.7дБ |

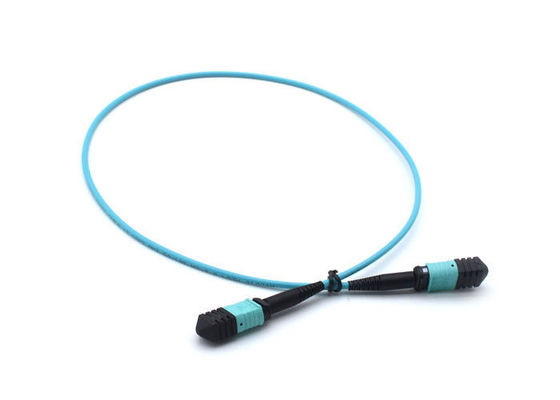

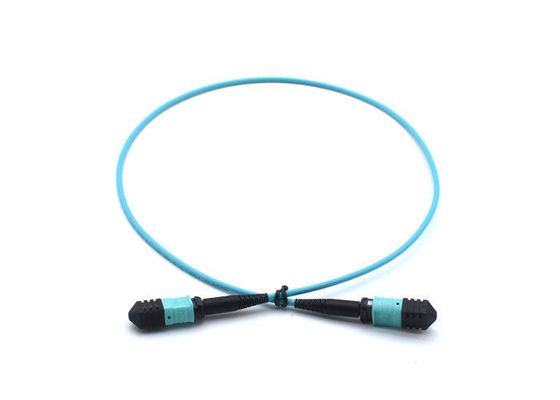

| имя: | патчкорд оптического волокна МПО | Операционная Температура: | -40~75 ℃ |
| Выделить: | Гибкий провод MPO MTP,Двухшпиндельный гибкий провод оптического волокна |
||
1. Особенности:
ИЭК61754-7 & ГР-1435-КОРЭ уступчивые.
Модульное проектирование, штепсельн-запирая структуру, легкую для теста, устанавливает, извлекает и регулирует.
Обычно, одиночное МТП/соединители МПО типично может приспособить 12 или больше волокна,
космос проводки высоты 1У может приспособить интерфейс до 96 ЛК оптически, раздел.
Космос шкафа и шкафа сбережений, легкое управление кабеля
Видам волокна, привязывают доступный, для встречи различного клиента.
Может выбор мужчины, женский. Достигните точный располагать с переходником соединенным через
функция Пин-штыря располагая, высокая стабильность.
ферруле Мульти-ядра, небольшая большая емкость размера, высокоскоростных и отвечать потребностямы оптически
системы коммуникаций волокна и проводка соединения высокой эффективности хигх-денситы.
Для будущей сетевой инфраструктуры, локальных сетей сильно масштабируемого, поддержек и канала волокна
требования 10/100-1Гбпс.
2. Тип МПО/МТП:
| мужчина (с Пин), женщина (без Пин) | |
| Тип Ферруле | Стандартный СМ, малопотертый СМ; Стандартный ММ, малопотертый ММ |
| Ядр волокна | 4коре, 8коре, 12коре, 24коре |
| Цвет снабжения жилищем | Зеленый цвет (СМ), беж (ММ), желтый цвет (СМ малопотертый), синь (ОМ3 50/125) |
| Полируя путь | ПК, АПК |
| Тип кабеля | Ленточный кабель, волокно ленты, кабель 3.0мм мини (250ум12Ф, 24Ф), кабель 0.9мм |
3. Запросы теста МПО/МТП
a. Запрос Эндфасе:
| 400 кс | Описание дефекта | Позвольте количеству | |
| Волокно (9ум, 50ум, 62.5ум) | Белые царапины | ≤3ум | Отсутствие ограниченный |
| Пятно | ≤2ум | 5 ПКС | |
| Дефект | / | Позволенное никакое | |
| Плакирование (62.5-125ум) |
Белые царапины | ≤3ум | Отсутствие ограниченный |
| ≤5ум | 1 ПКС | ||
| Черные царапины | ≤3ум | 2 ПКС | |
| Слепое пятно | ≤2ум | Отсутствие ограниченный | |
| ≤5ум | 3 ПКС | ||
| Дефект | ≤2ум | Вокруг не ограниченного | |
| ≤15ум | Полная длина чем бортовая длина 1/4 | ||
| Пластиковое кольцо | / | Отсутствие ограниченный | |
b. Представление:
| МПО/МТП | Ферруле стандарта СМ | Ферруле СМ малопотертый | Ферруле стандарта ММ | Ферруле ММ малопотертый | |
| Потеря ИЛ | Типичный | 0.35дБ | 0.20дБ | 0.35дБ | 0.20дБ |
| Макс | 0.75дБ | 0.35дБ | 0.65дБ | 0.35дБ | |
| РЛ | АПК≥50дБ | ≥ 25дБ | ≥ 35дБ | ||
| ≥ 40дБ ПК | |||||
| Повторимость | ≤0.30дБ (заткните больше чем 500 раз) | 0.30дБ (заткните больше чем 1000 раз) | |||
| Взаимозаменяемость | ≤0.30дБ (с тем соответствуя соединитель) | ||||
| Прочность на растяжение | ≤0.30дБ (максимальное напряжение 66Н) | ||||
| Удар | ≤0.30дБ (10~55Хз) | ||||
| Диапазон температур | -40°К | +75°К | ||||
c. Индикаторы взаимодействия:
| Соединитель МПО/МТП | Тест размера 3Д |
| Радиус погнутости | С ≥2000мм, И ≥50мм |
| Высота волокна | 1000~4000 нм |
| Угол Эндфасе | С ±0.3°, И ±0.3° |
| Погружение ядра | ±300нм |
d. Допуск длины:
| Длина (м) | Допуск |
| ≤10 | + 10КМ |
| 10 |
+ 15КМ |
| >30 | + 10% |
4. Применение:
Радиосвязь
Компьютерные сети
Сети КАТВ
Активное прекращение прибора
